Laporan Survei Kondisi Jembatan

‹ Kembali ke daftar

Nama jembatan

GERIGIT 1

Nama ruas jalan: SP MARIKE - TIMBANG LAWANG
Lokasi jembatan: KM 78+800

Foto jembatan

Papan nama – GERIGIT 1 — Papan nama

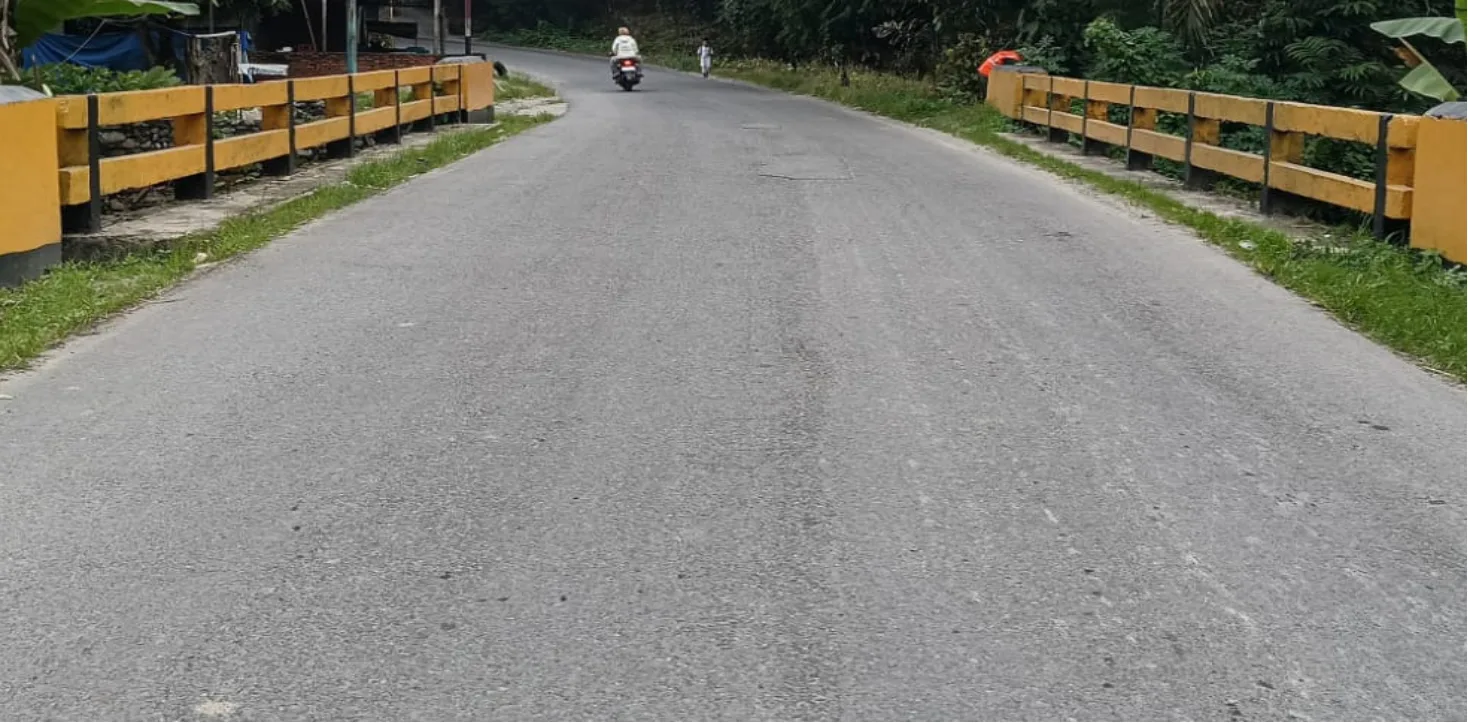

Lapisan permukaan – GERIGIT 1 — Lapisan permukaan

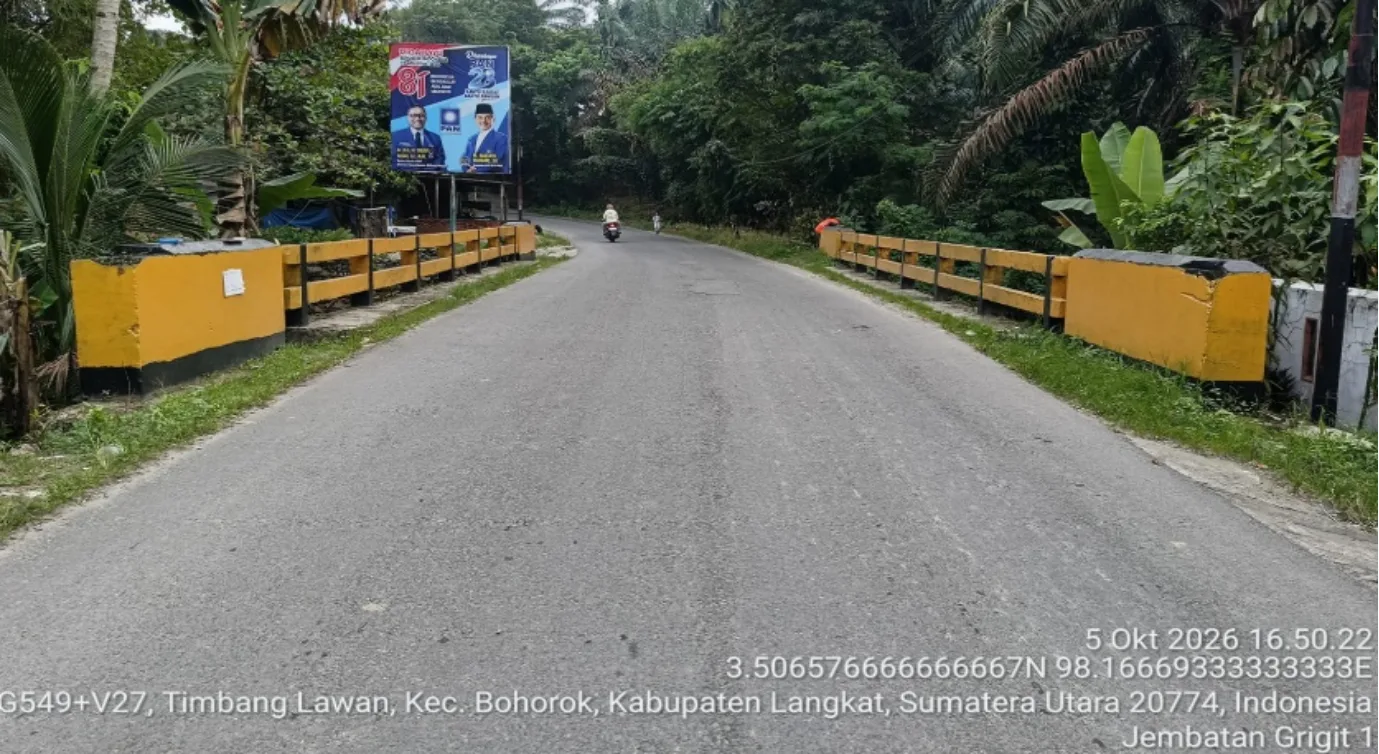

Dari arah awal ruas (masuk) – GERIGIT 1 — Dari arah awal ruas (masuk)

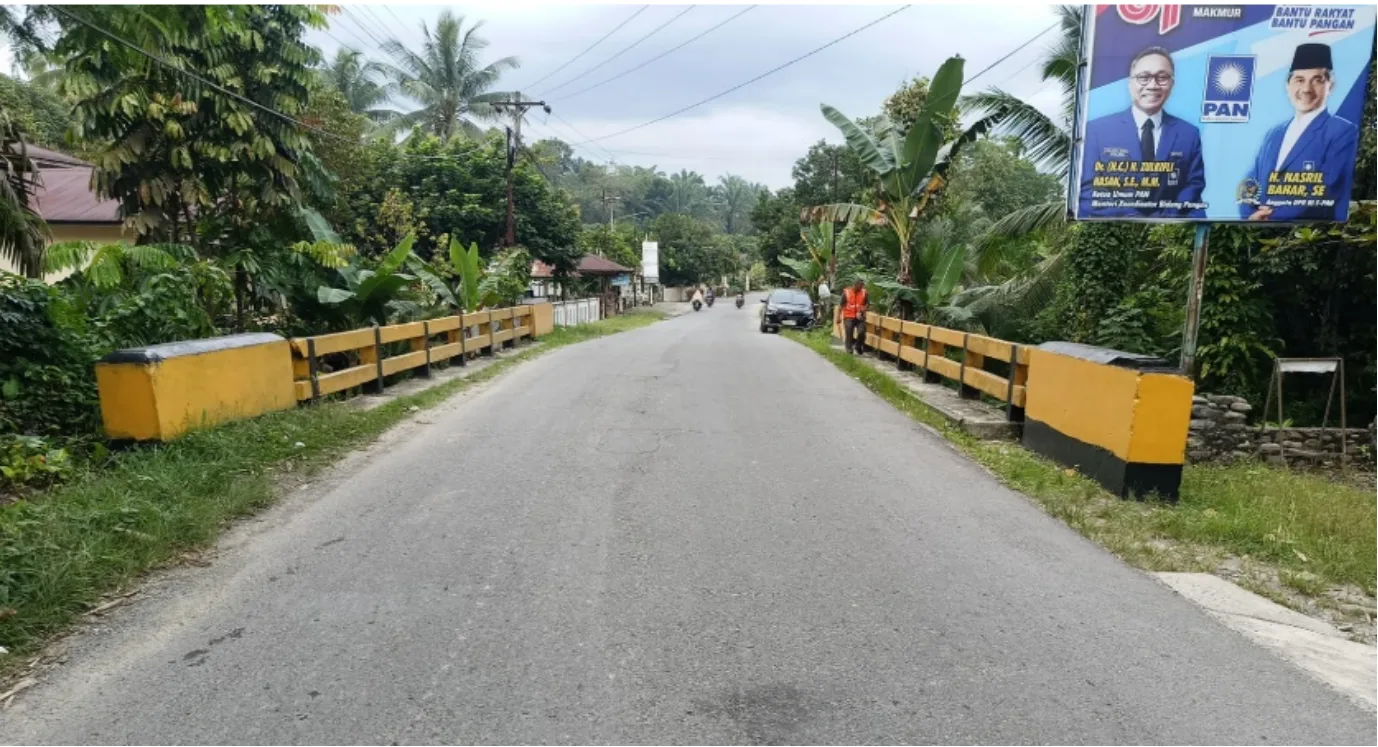

Dari arah akhir ruas (keluar) – GERIGIT 1 — Dari arah akhir ruas (keluar)

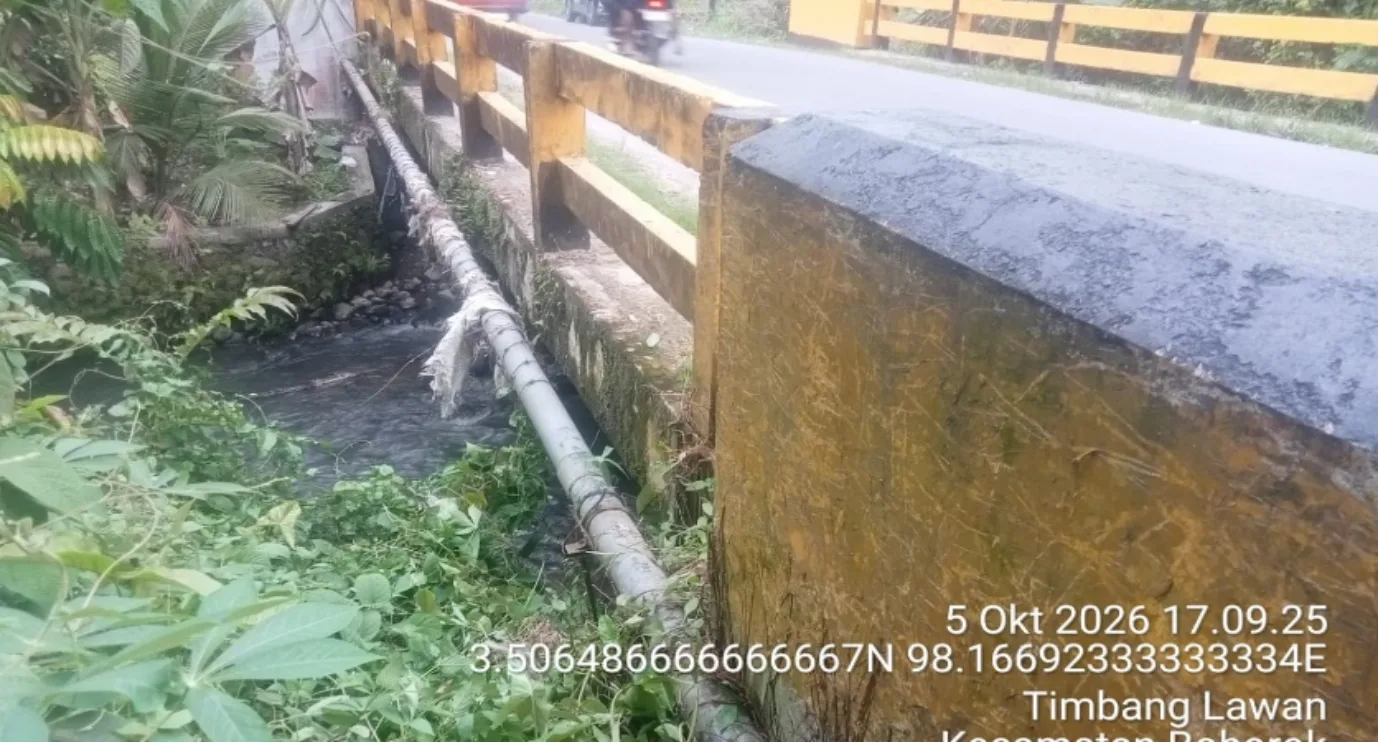

Dari arah kanan jembatan – GERIGIT 1 — Dari arah kanan jembatan

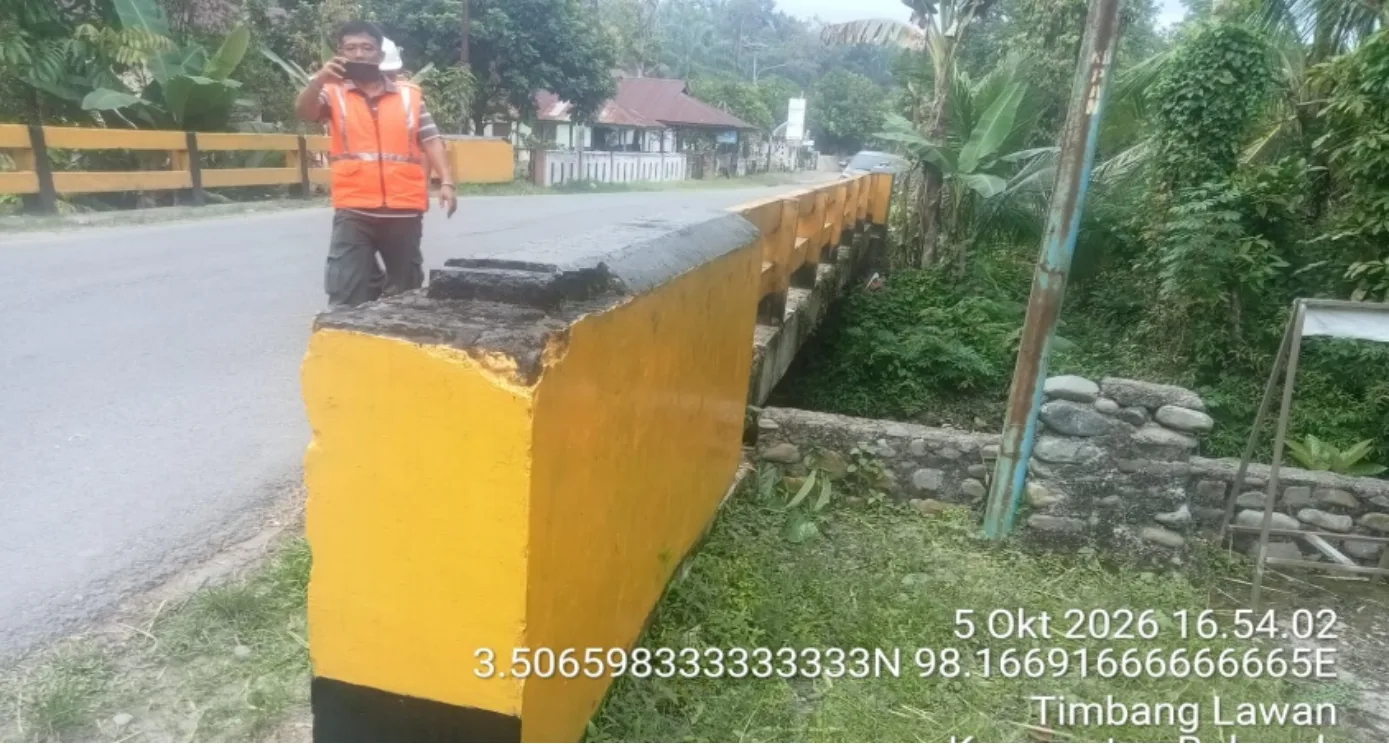

Dari arah kiri jembatan – GERIGIT 1 — Dari arah kiri jembatan

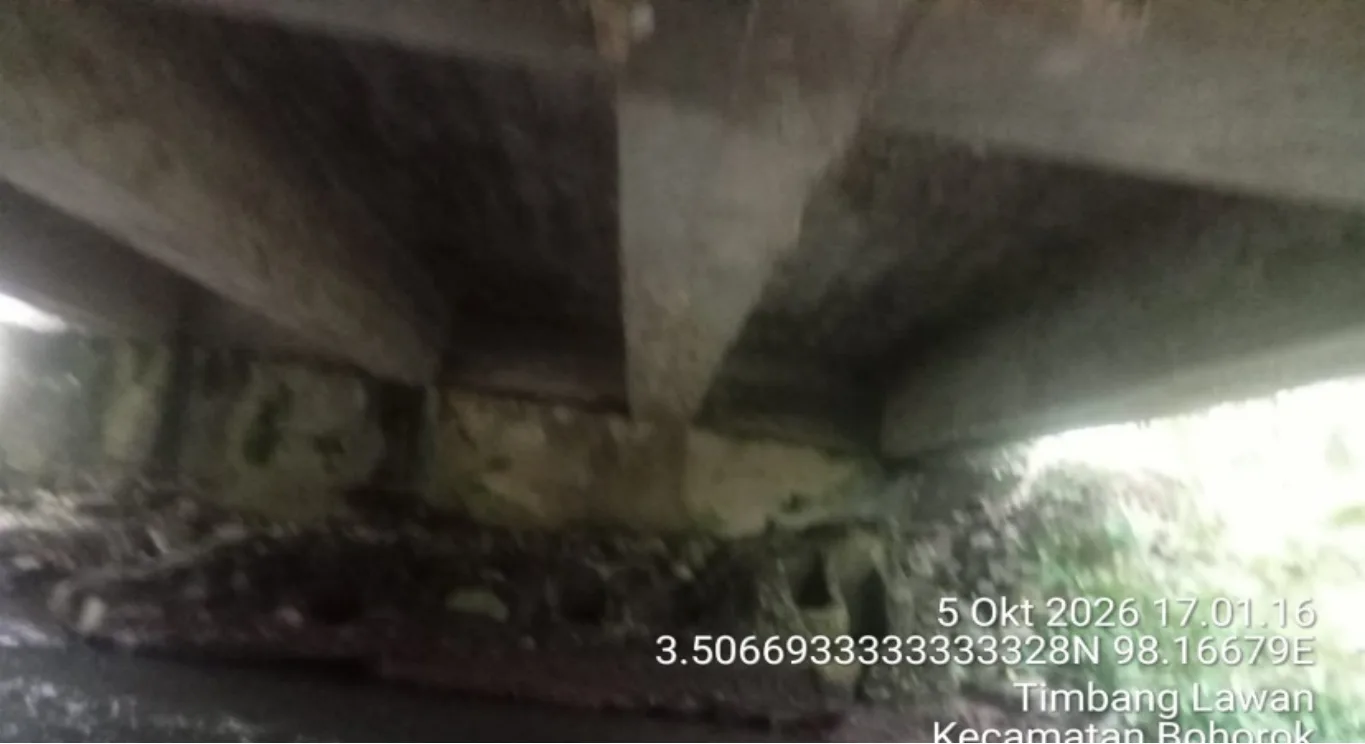

Bangunan atas gelagar (beton) – GERIGIT 1 — Bangunan atas gelagar (beton)

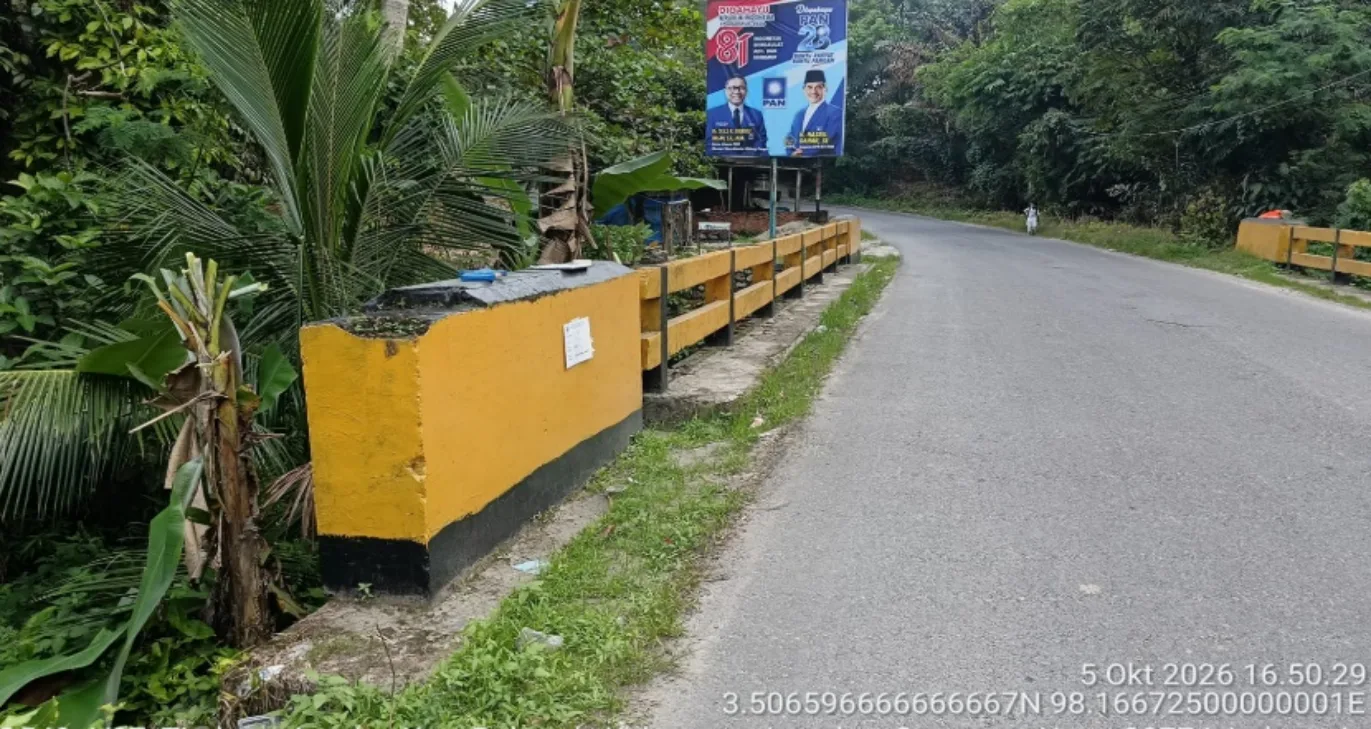

Tiang sandaran – GERIGIT 1 — Tiang sandaran

Informasi data jembatan

Panjang (m): 19
Lebar (m): 7
Trotoar (cm): 50
Jumlah Bentang: 1
Lebar Trotoar (cm): 50
Panjang Tembok Sedada (m): 2,3
KM Post: 78+800
Nomor jembatan: 03007012
Koordinat: 3°30′23,7″ N98°10′00,2″ E

Kondisi Jembatan

Bangunan Atas: Gelagar
Baik
Lantai: Beton Bertulang
Baik
Tiang Sandaran: Beton + Beton
Sedang
Tembok Sedada: Beton
Sedang
Fondasi: Tiang Pancang
Sedang
Ovrit: Cor Batu kali
Sedang
Kepala Jembatan: Dinding
Sedang
